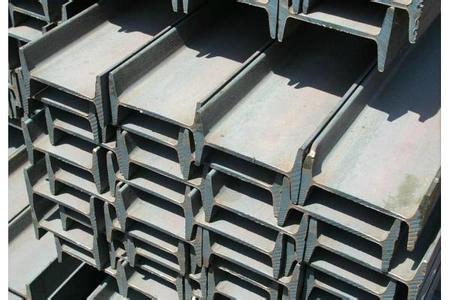

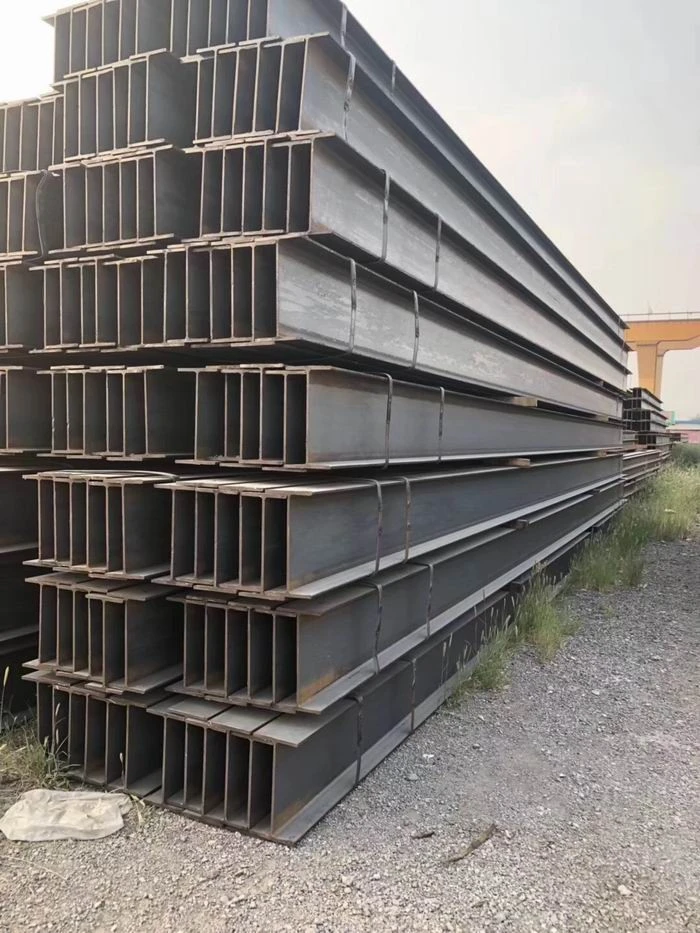

H Trawstiau dur Mae HEA/HEB yn fath o broffil dur a ddefnyddir yn gyffredin iawn. Mae trawstiau, a elwir fel arall yn adrannau "H", trawstiau cyfandirol, neu HEA / HEB, ar gael mewn graddau deunydd lluosog, y rhai mwyaf cyffredin yw EN 10025 S275, a S355. Mae adrannau H yn edrych yn debyg i adrannau I, ond mae'r fflans yn ehangach.

Anfon ymchwiliad

Cyflwyniad Cynnyrch

Maint Enghreifftiol Trawstiau HEA&HEB

Meintiau Trawstiau AAU, a Phriodweddau Mecanyddol

Meintiau Trawstiau HEA					Pwysau (kg/m)	Arwynebedd Rhannol (cm2)
b	h	a	e	r
HEA 100	96	5,0	8,0	12	16,7	21,24
AAU 120	114	5,0	8,0	12	19,9	25,34
AAU 140	133	5,5	8,5	12	24,7	31,42
HEA 160	152	6,0	9,0	15	30,4	38,77
AAU 180	171	6,0	9,5	15	35,5	45,25
HEA 200	190	6,5	10,0	18	42,3	53,83
AAU 220	210	7,0	11,0	18	50,5	64,34
AAU 240	230	7,5	12,0	21	60,3	76,84
HEA 260	250	7,5	12,5	24	68,2	86,82
AAU 280	270	8,0	13,0	24	76,4	97,26
HEA 300	290	8,5	14,0	27	88,3	112,5
HEA 300	310	9,0	15,5	27	97,6	124,4
HEA 300	330	9,5	16,5	27	105,0	133,5
HEA 300	350	10,0	17,5	27	112,0	142,8
HEA 300	390	11,0	19,0	27	125,0	159,0
HEA 300	440	11,5	21,0	27	140,0	178,0
HEA 300	490	12,0	23,0	27	155,0	197,5
HEA 300	540	12,5	24,0	27	166,0	211,8
HEA 300	590	13,0	25,0	27	178,0	226,5
HEA 300	640	13,5	26,0	27	190,0	241,6
HEA 300	690	14,5	27,0	27	204,0	260,5
HEA 300	790	15,0	28,0	30	224,0	285,8
HEA 300	890	16,0	30,0	30	252,0	320,5
HEA 300	990	16,5	31,0	30	272,0	346,8

Meintiau Trawstiau HEB, a Phriodweddau Mecanyddol

Meintiau Beam HEB					Pwysau (kg/m)	Arwynebedd Rhannol (cm2)
b	h	a	e	r
HEB 100	100	6,0	10,0	12	20,4	26,04
HEB 120	120	6,5	11,0	12	26,7	34,01
HEB 140	140	7,0	12,0	12	33,7	42,96
HEB 160	160	8,0	13,0	15	42,6	54,25
HEB 180	180	8,5	14,0	15	51,2	65,25
HEB 200	200	9,0	15,0	18	61,3	78,08
HEB 220	220	9,5	16,0	18	71,5	91,04
HEB 240	240	10,0	17,0	21	83,2	106,0
HEB 260	260	10,0	17,5	24	93,0	118,4
HEB 280	280	10,5	18,0	24	103,0	131,4
HEB 300	300	11,0	19,0	27	117,0	149,1
HEB 300	320	11,5	20,5	27	127,0	161,3
HEB 300	340	12,0	21,5	27	134,0	170,9
HEB 300	360	12,5	22,5	27	142,0	180,6
HEB 300	400	13,5	24,0	27	155,0	197,8
HEB 300	450	14,0	26,0	27	171,0	218,0
HEB 300	500	14,5	28,0	27	187,0	238,6
HEB 300	550	15,0	29,0	27	199,0	254,1
HEB 300	600	15,5	30,0	27	212,0	270,0
HEB 300	650	16,0	31,0	27	225,0	286,3
HEB 300	700	17,0	32,0	27	241,0	306,4
HEB 300	800	17,5	33,0	30	262,0	334,2
HEB 300	900	18,5	35,0	30	291,0	371,3
HEB 300	###	19,0	36,0	30	314,0	400,0

Disgrifiad Cynnyrch

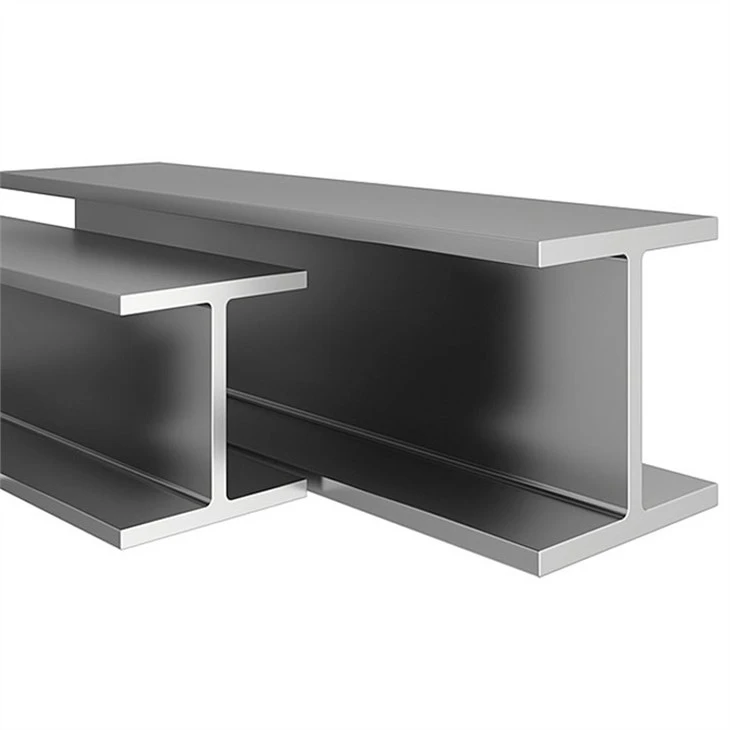

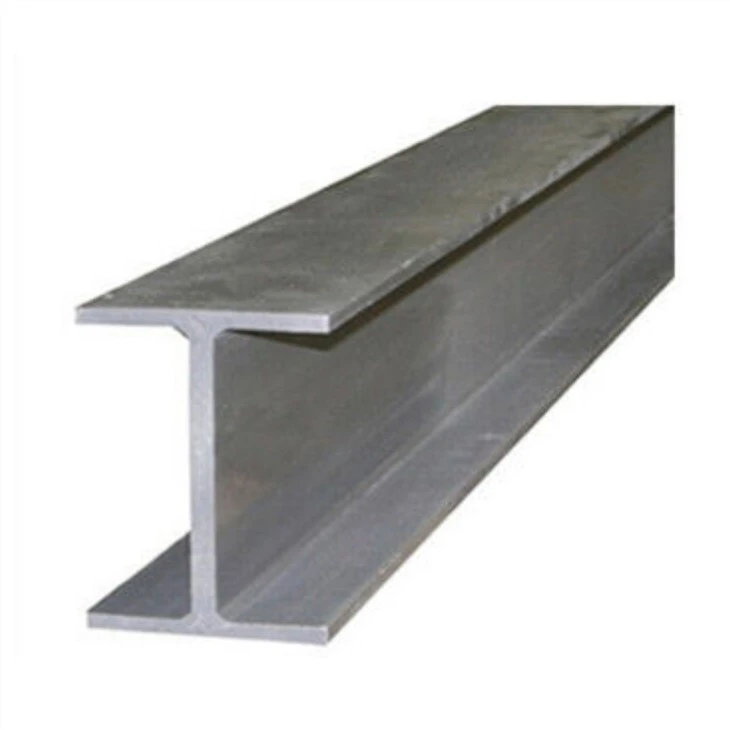

Mae'r siâp trawsdoriadol yn debyg i broffil trawstoriad darbodus o'r llythyren Lladin cyfalaf H, a elwir hefyd yn beam dur cyffredinol.Mae trawstoriad dur siâp H fel arfer yn cynnwys dwy ran, y we a'r flange, a elwir hefyd fel y gwasg a'r ymyl.

Defnyddir H beam yn eang, a ddefnyddir yn bennaf mewn: amrywiol strwythurau adeiladu sifil a diwydiannol; amrywiol weithfeydd diwydiannol rhychwant mawr ac adeiladau modern uchel, yn enwedig planhigion diwydiannol mewn ardaloedd â gweithgareddau seismig aml ac amodau gwaith tymheredd uchel; sy'n gofyn am gapasiti dwyn mawr a thrawstoriad Pontydd mawr gyda sefydlogrwydd da a rhychwantau mawr; offer trwm; priffyrdd; sgerbydau llong; cynnal mwynglawdd; triniaeth sylfaen a pheirianneg argaeau; cydrannau peiriant amrywiol.
