Mae I-beam yn ddur siâp I, gelwir dur siâp I hefyd yn beam dur, sef stribed hir o ddur gyda chroestoriad siâp I.

Anfon ymchwiliad

Cyflwyniad Cynnyrch

Enw: I-beam
Safon: IPEAA-H-BEAM, EN 10034: 1993
Gradd: S235JR/ST37-2

I-Beams Enghraifft Maint

Meintiau Trawstiau Dur IPE

Maint IPE (mm)					Pwysau (kg/m)	Arwynebedd Rhannol (cm2)
h	b	a	e	r
IPE 80	46	3,8	5,2	5	6,0	7,64
IPE 100	55	4,1	5,7	7	8,1	10,32
IPE 120	64	4,4	6,3	7	10,4	13,21
IPE 140	73	4.7	6,9	7	12,9	16,43
IPE 160	82	5,0	7,4	9	15,8	20,09
IPE 180	91	5,3	8,0	9	18,8	23,95
IPE 200	100	5,6	8,5	12	22,4	28,48
IPE 220	110	5,9	9,2	12	26,2	33,37
IPE 240	120	6,2	9,8	15	30,7	39,12
IPE 270	135	6,6	10,2	15	36,1	45,95
IPE 300	150	7,1	10,7	15	42,2	53,81
IPE 330	160	7,5	11,5	18	49,1	62,61
IPE 360	170	8,0	12,7	18	57,1	72,73
IPE 400	180	8,6	13,5	21	66,3	84,46
IPE 450	190	9,4	14,6	21	77,6	98,82
IPE 500	200	10,2	16,0	21	90,7	115,5
IPE 550	210	11,1	17,2	24	106	134,4
IPE 600	220	12,0	19,0	24	122	156,0

Meintiau Trawstiau Dur INP

Maint INP (mm)					Pwysau (kg/m)
h	b	a	e	r
INP 80	42	3,9	5,9	3,9	5,94
INP 100	50	4,5	6,8	4,5	8,34
INP 120	58	5,1	7,7	5,1	11,1
INP 140	66	5,7	8,6	5,7	14,3
INP 160	74	6,3	9,5	6,3	17,9
INP 180	82	6,9	10,4	6,9	21,9
INP 200	90	7,5	11,3	7,5	26,2
INP 220	98	8,1	12,2	8,1	31,1
INP 240	106	8,7	13,1	8,7	36,2
INP 260	113	9,4	14,1	9,4	41,9
INP 280	119	10,1	15,2	10,1	47,9
INP 300	125	10,8	16,2	10,8	54,2
INP 320	131	11,5	17,3	11,5	61,0
INP 340	137	12,2	18,3	12,2	68,0
INP 360	143	13,0	19,5	13,0	76,1
INP 380	149	13,7	20,5	13,7	84,0
INP 400	155	14,4	21,6	14,4	92,4
INP 450	170	16,2	24,3	16,2	115
INP 500	185	18,0	27,0	18,0	141
INP 550	200	19,0	30,0	19,0	166
INP 600	215	21,6	32,4	21,6	199

Disgrifiad Cynnyrch

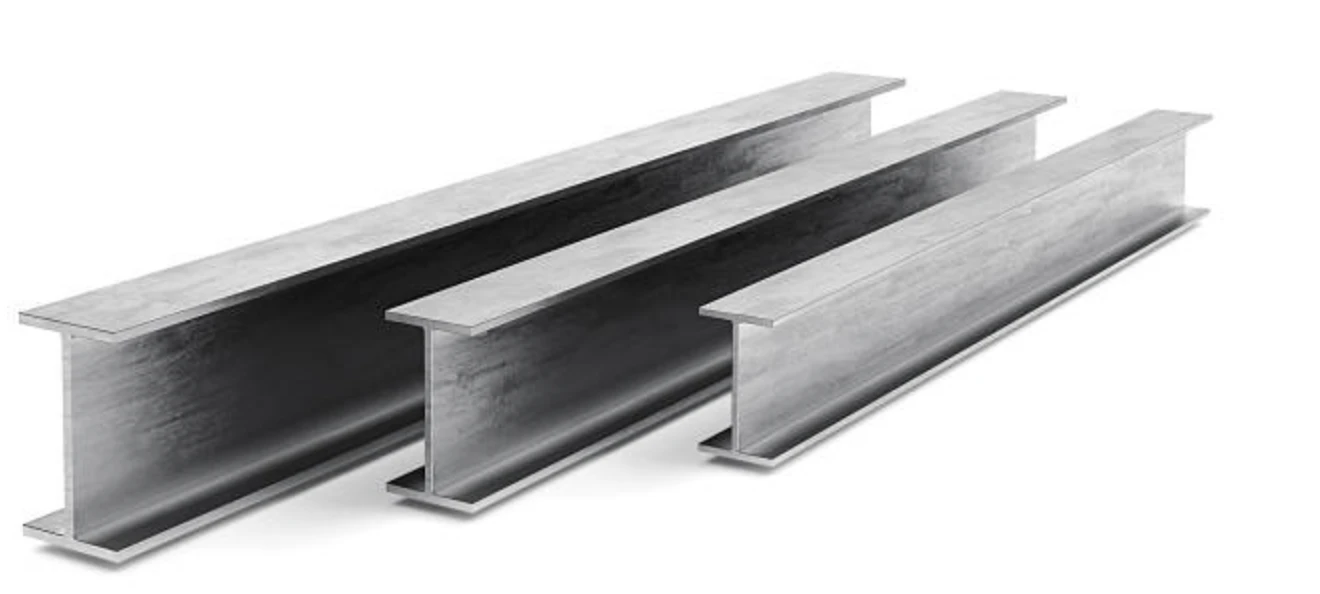

I beam 1

Trawstiau dur IPE/INPyn fath o broffil dur a ddefnyddir yn gyffredin iawn. Mae trawstiau, a elwir fel arall yn adrannau "I", trawstiau cyfandirol, neu IPE / IPN, ar gael mewn graddau deunydd lluosog, y rhai mwyaf cyffredin ywEN 10025 S275 a S355.

I-beam VS H-beam

O ran adeiladu ac adeiladu, mae'n hanfodol gwybod y gwahaniaeth rhwng H-Beam ac I-Beam. Mae yna lawer o ffactorau i'w hystyried o ran trawstiau strwythurol, ond y ffactor pwysicaf yw a fydd y trawst yn cario llwyth ai peidio. Mae'r I-Beam a'r H-Beam yn edrych yn debyg iawn oherwydd fe'u defnyddir yn aml yn yr un sefyllfaoedd. Fodd bynnag, mae gwahaniaethau rhwng y ddau.

1. Mae H-Beams yn Costio Llai Na I-Beams Am Yr Un Faint o Gymorth Strwythurol.
2. Mae I-Beams yn Fwy Addas i Gludo Llwythi Trymach Dros Rhychwant neu Hyd Pelydr.
3.Both Mae'r I-Beam a H-Beam yn Amlbwrpas Iawn a Gellir eu Defnyddio ar gyfer Ceisiadau Amrywiol.
